Cambiando la tarjeta

Vamos allá. Apaga el ordenador y corta la corriente. Luego desconecta todos los cables que tiene en la parte de atrás. Si no conoces muy bien para qué sirve cada uno, lo mejor es que te hagas un dibujito-esquema antes de empezar (o mires la "chuleta" que he preparado más abajo) para luego acordarte de dónde va cada cual .

Este es el ordenador de nuestro ejemplo:

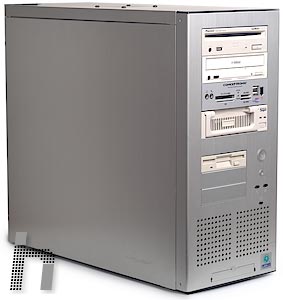

PC utilizado en este tutorial

Si miramos en la parte de atrás podremos ver las conexiones habituales:

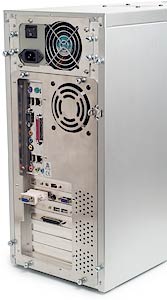

Conexiones del PC

donde se aprecian claramente los conectores de la propia placa base. Para que no se queje nadie, aquí va la "chuleta" de las conexiones:


Descripción de las conexiones del ordenador

Como es lógico, las conexiones de tu ordenador no tienen porque ser exactamente iguales a las que aquí ves, aunque seguramente tienen muchos elementos en común.



Abrir el ordenador

Antes de abrirlo, comprueba que no tiene ninguna etiqueta a modo de precinto. A veces algunos fabricantes (grandes o no) le colocan un precinto para asegurarse de que el usuario no toca el interior. La verdad es que a mí personalmente me irritan bastante estas etiquetas. Normalmente, el acuerdo de garantía establece que si se quita se pierde la misma. Este es un tema que daría para debatir un buen rato, pero básicamente se puede reducir a lo siguiente:

- Si ha pasado el periodo de garantía, puedes quitarlo sin miedo. No tienes nada que perder.
- Si no ha pasado el periodo y te consideras un usuario con conocimientos suficientes para seguir este curso, sopesa lo que ganas y lo que pierdes y toma tu decisión. Consulta a la tienda que te lo vendió en caso de que sea clónico o al servicio de atención al cliente en el caso de un gran fabricante.
- Si no ha pasado el periodo y no tienes conocimientos suficientes de informática como para resolver posibles problemas que el cambio de tarjeta u otros componentes te puedan generar ahora o en el futuro, lo mejor es que no sigas y pidas a la tienda o el fabricante información y presupuesto sobre el cambio de tarjeta. La próxima vez que compres un ordenador comprueba antes que no traiga precinto.

Bien, ahora coge un destornillador de estrella y quita los tornillos de la tapa lateral derecha (según se mira el ordenador desde detrás):

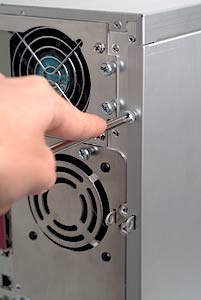

Quitando los tornillos de
la tapa lateral

Retira ahora la tapa lateral y podrás ver en el interior la tarjeta gráfica actual:



Quitar la tarjeta antigua y poner la nueva

Con el destornillador, quita el tornillo que la sujeta:

y, con cuidado de no arañar ningún componente del resto del ordenador en esta operación, saca la tarjeta de ahí:

Piensa que si por alguna razón rascaras con alguna esquina o saliente puntiagudo algún componente de la placa podría estropearse.

NOTA: Comprueba antes que el conector no lleve una especie de clip que evita que se salga accidentalmente. En tal caso, debes desbloquearlo para poder comenzar a tirar de ella.

Lo más normal es que la nueva tarjeta tenga conector AGP y tengas que insertarla en el único conector alargado de color marrón* de la placa base (el conector o "slot" AGP):


Conector AGP (en color marrón)

* NOTA: Casi siempre el slot o conector AGP es marrón, pero con algunas placas modernas puedes encontrarte que es de algún otro color llamativo como verde chillón o rojo. Aún así es fácil de identificar, porque está desplazado con respecto a los demás, suele ser más largo y casi siempre está en la parte superior.

Ahora coge la nueva tarjeta e insértala en la ranura correspondiente (en este ejemplo, el AGP). Házlo con cuidado y presionando uniformemente por todo el largo de la tarjeta. Presiona con firmeza -pero sin forzar- hasta que entre:


Insertando la tarjeta en el slot AGP

y asegura su colocación con el tornillo que le quitaste a la tarjeta antigua:


Asegurando la tarjeta

Ahora ya puedes volver a cerrar el ordenador, atornillando correctamente la tapa. Luego coloca el adaptador DVI-VGA en el conector DVI de la tarjeta (en el supuesto que tus dos monitores usen VGA, claro está):


Adaptador DVI-VGA colocado en la tarjeta

Conecta seguidamente todos los cables. En vez de conectar ahora los dos monitores, es mejor que conectes sólo uno para evitar un típico problema que a menudo aparece. Así que conecta sólo el principal. En principio da igual en qué conector, puedes usar el que más rabia te dé.
